Beschreibung
Leica Rugby CLAx550 inkl. Combo
Rugby Rugby CLAx550 – der horizontale, vertikale und vollautomatische Doppelneigungslaser mit Combo Empfänger

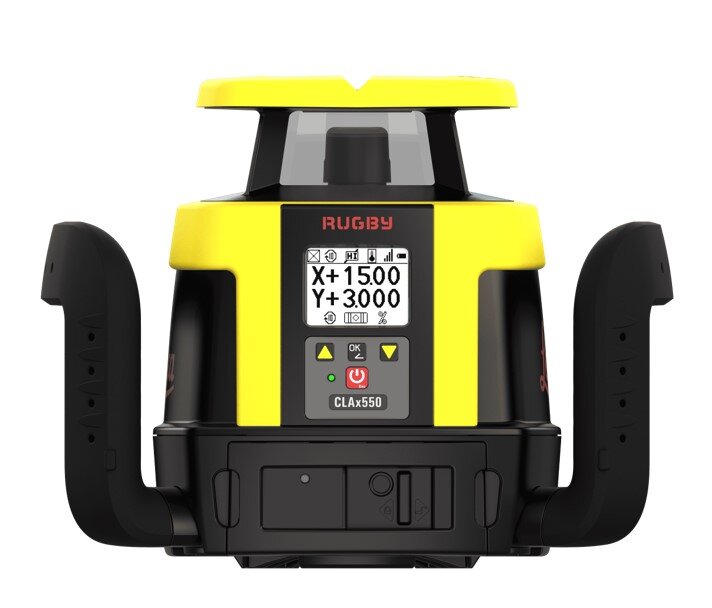

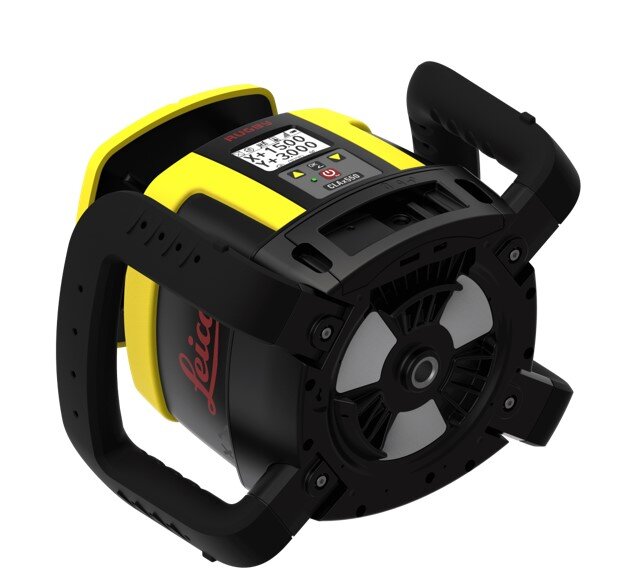

Leica Rugby CLAx550
- horizontale, vertikale und vollautomatische Neigungen
- Rotationslaser mit Empfänger-Suchfunktion
- Horizontal und vertikal automatisch
- Genauigkeit: ±1.5 mm bei 30 m
- Nivellierbereich: ± 6° (± 10%)
Leica Empfänger Combo
- Umfassendste und professionellster Empfänger für alle Innen- und Ausseneinsätze im Baubereich
- Empfänger und Fernbedieneinheit in einem Gerät
- Zeitsparend und bequem arbeiten mit Offset- und anpassbarem Sensorfenster dank der neuen Funktionen in der Combo
- Extrem Robust- Schutzklasse IP67
Technische Daten Rugby CLAx550
Leica Rugby CLAx550
| Neigungsmöglichkeit1 (X/Y-Achsen) | 8 % digital |
| Genauigkeit der Selbstnivellierung2 | ±1.5 mm bei 30 m |
| Selbstnivellierbereich | ±6° |
| Betriebsbereich mit Combo | 1350 m Durchmesser |
| Reichweite der Fernbedienung | 600 m Durchmesser |
| Laserklasse | 2 |
| Schutzklasse | IP68 |
| Betriebstemperatur | -20 C° bis +50 °C |
| Lagertemperatur | -40 °C bis +70 C° |
| Drehgeschwindigkeit | 0, 2, 5, 10, 15 U/s |
| Akkus | Li-lonen |
| Akkulaufzeit3 | 50 h |
| Akku aufladen | 5 h (volle Ladung)
1 h Schnellladung = 8h Betrieb |
| Abmessung (H x B x T) | 230 x 296 x 212 mm |
| Gewicht inkl. Akkus | 3.9 kg |
1Bis zu 45° mit Adapter
2 Genauigkeit definiert bei 25 °
3 Akkulaufzeit abhängig von Umgebungsbedingungen.
Achtung: Alle Angaben hängen von den aktivierten Funktionen ab!
Technische Daten Empfänger Combo
Leica Empfänger Combo
| Arbeitsbereich- Empfänger | 1350m |
| Arbeitsbereich- Fernbedienung | 600m |
| Digitale Anzeige/ Einheiten | mm, cm, in, frac, ft |
| Erkennbares Spektrum | 600 nm bis 800 nm |
| Pfeilanzeigen | 15 Kanäle |
| Erkennungsgenaugkeit | Sehr fein ± 0,5 mm Fein ± 1 mm Mittel ± 2 mm Grob ± 5 mm |
| Schutzklasse | IP67 (spritzwasser und staubdicht) |
| Batterietyp | Li-Ionen-Akku |
| Betriebsdauer | 50 h |
| Akku aufladen | 5h (volle Ladung) 1h (Schnellladung – 8h Betrieb) |
| Betriebstemperatur | -20 °C bis +50 °C |
| Abmessungen | 205 x 86 x 32mm |
| Gewicht mit Akku | 0.4 kg |
** Die Genaugkeitsangabe gilt für 25 °C, wobei die Akkulaufzeit von den Einsatzbedingungen abhängt. Alle Angaben hängen von den aktivierten Funktionen ab.
Lieferumfang
Leica Rugby CLAx5500 inklusive
- Tragekoffer
- Empfänger/ Fernbedienung Combo
- Ladegerät
- wiederaufladbare Li-lon Akkus
Dokumentationen
Flyer_CLAx-CLH-Software-Comparison
Tipps automatische Ausrichtung per Combo
Kurz-Beschreibung Suchmodus Leica Rugby CLAx550:
- Laser vertikal hinstellen und einschalten (Laser geht auf Lotpunkt-Funktion)
- Combo-Empfänger einschalten
- Such-Funktion auf Combo-Empfänger aktivieren (Taste mit Zielmann)
- Mit Pfeiltaste eine der 4 Suchfunktion auswählen (meistens Y-Achse-Catch für vertikal-Flucht, 1x nach rechts)
- Empfänger montieren und Ok-Taste drücken (Suchmodus startet, der Laser rotiert und mietet sich auf Empfänger ein)
- Warten bis Laser sich ausgerichtet hat (siehe auch Haken im Combo Empfänger)
Bitte beachten:
- Bei der Catch-Funktion kann der Empfänger entfernt werden (erst nachdem das Häkchen im Display erscheint)
- Bei der Lock-Funktion muss der Empfänger montiert bleiben (Überwachung aktiv)
- Wenn der Laser seitlich liegt, ist die Y-Achse die Flucht nach links/rechts, X-Achse nach oben/unten
- Taste Zielmann auf Rodeye digital 160 hat keine Funktion, nur der Combo funktioniert für die Empfängersuche
- X- und Y-Achse können beide über Such-Funktion nacheinander eingestellt werden
