Beschreibung
iCS50 – Package für Holzbau
Leica iCON iCS50 – Autmatisiertes Bauwerkzeug
Das Leica iCON iCS50 Komplettset für den Holzbau bietet eine moderne und effiziente Lösung für digitale
Das Komplettset vereint das Leica iCON iCS50 mit dem passenden Zubehör und der Software für einfache, präzise und effiziente Mess- und Absteckarbeiten im Holzbau.
Digitale Planungsdaten können direkt auf der Baustelle genutzt und präzise in die Realität übertragen werden. Dank intuitiver Bedienung und automatisierter Funktionen eignet sich das System auch für Anwender ohne klassische Vermessungsausbildung.
- Hochauflösende Kameras für präzises Anzielen
- Ein-Personen-Bedienung für höhere Produktivität
- Einfache 2D- und 3D-Messungen
- Schnell einsatzbereit dank automatisierter Einrichtung
- Leica vPole mit vSphere für flexible Mess- und Absteckarbeiten
- Leica vPen – der einzigartige kabellose Messstift
- Vereinfachter Mess- und Absteckprozess
- Flexibler Einsatz von Laser, Leica vPole oder Leica vPen
Einfacher Aufbau
- Ein-Personen-Bedienung erhöht die Produktivität
- Kompaktes und leichtes Design ermöglicht müheloses Tragen
- Schneller Aufbau mit Schnellspannhalterung und automatischer Nivellierung Schnell einsatzbereit dank des automatisierten Einrichtungsprozesses
- Einfache Umpositionierung mit der Funktion ‚automatisierter Standortwechsel‘ und Leica vTarget
Einfache Software
- Einfach zu verwendende Software mit branchenspezifischen Arbeitsabläufen
- Standard Android-App-Bedienung
- Fertigstellung von Zeichnungen vor Ort mit leistungsstarken CAD-Tools
- Export als 2D/3D-DXF-Dateien für die weitere Verarbeitung in CAD-Anwendungen
Einfache Anwendung
- Schnelle und effiziente Datenerfassung in 2D und 3D
- Automatisierte Messungen für Linien-/Flächenscans
- Visuelle Zielsuche und robuste Zielverfolgung auf den Leica vPen
- Flexibler Einsatz der Lasertechnologie oder des kabellosen Leica vPen
- Projektion von Befestigungspunkten reduziert die Montagezeit vor Ort
- Übersichtliche Dokumentation mit automatisch aufgenommenen Fotos
- Alarm bei Gerätebewegung zur Sicherstellung einer konstanten Positionsgenauigkeit
Technische Daten
| iCON iCS50 | |
| 3D-PUNKTGENAUIGKEIT
Kombination aus Winkel- und Distanzmessung |
|
| Laser | 1,0 mm bei 10 m 2,0 mm bei 50 m 8,0 mm bei 250 m* |
| vPen | 1,0 mm bei 10m |
| WINKELMESSUNG | |
| Genauigkeit (Hz und V) Standardabweichung nach ISO 17123-3 | 3″ (0,93 mgon) |
| Arbeitsbereich | horizontal (Hz): 360°, vertikal (V): 290° |
| DISTANZMESSUNG
Reichweite |
|
| Genauigkeit Standardabweichung nach ISO 17123-4 Ohne Prisma / beliebige Oberfläche |
<1,0 mm bei 10 m
1,5 mm bei 50 m |
| Laserpunktgröße Koaxial, sichtbarer roter Laser (Klasse II) |
17,2 x 27,3 mm bei 50 m |
| AUTOMATISCHE ZIELERFASSUNG
Reichweite der automatischen Zielerfassung mit vTarget |
1,2 bis 40 m*** |
| KAMERA
Sichtfeld / Auflösung |
|
| Zoom | 16x |
| ALLGEMEIN | |
| Instrumentenkategorie | iCON automatisiertes Bauwerkzeug |
| Motorisierung | Automatisiert |
| Direktantrieb | 180°/Sek. |
| Neigungskompensationsbereich | ± 3° |
| Schnittstellen | USB-C (2.0), WLAN |
| Gewicht | 3,37 kg |
| Umweltspezifikationen |
|
| STROMVERSORGUNG | |
| Akku | Li-Ionen-Akku |
| Betriebszeit | > 8 Std. |
| Ladezeit | 70 % in 1 Std., 100 % in 2 Std. |
* Erfordert iCS-250-m-Option
*** Mit grobem Anzielen mit der Kamera. Vollständig automatische Erkennung von 2 m bis 25 m.
Lieferumfang
– iCS50, iCON Robotic Construction Tool
– CSW2004, iCS vPole Option
– CSW2009, iCS vPen 25m Option
– Leica CSX8 (EU)
– GHT87 Halterung für CSX8
– GHT63 Lotstabklemme (für GHT62/66/78/81)
– CA101 RC10 Fernbedienung für iCS20/50
– CVT1, iCON vPen
– CVT2, iCON vSphere
– CRP51, Konstruktion vPole, Carbon
– CRP10 Bau Lotstab Spitze, cm

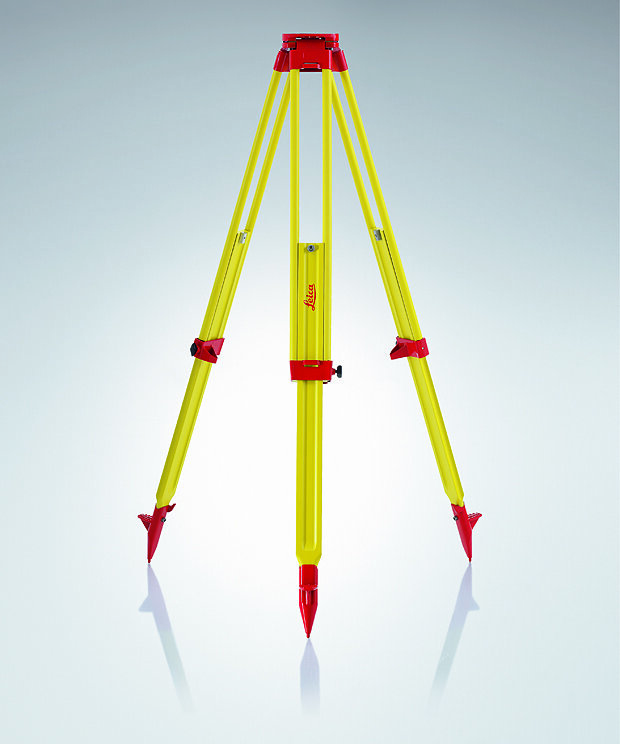

– GST120-9 Holzstativ selbstschließend
– GAD122, Adapter für GST-Stative mit 5/8″
– iCON trades for Layout Sub. (1yr)
– 1 yr iCS20/50 Basic CCP
– 1 yr iCS20/50 FW Maintenance
– 1 yr iCS20/50 Customer Support
